どぉ～もで～す♪
原ちゃんで～す(＾◇＾)ノ
本日もLEDの打替えの方ご紹介させて
いただきま～す(^_-)-☆
・・・と言ってもいつも同じ画像ばかり
だと面白くないので、今回はバラシ段階
から写真を撮りましたのでご紹介しますね～♪
本日施工させて頂きましたM様の車両になります。
内容としましては、ｴｱｺﾝﾊﾟﾈﾙ＆各種ｽｲｯﾁ類ｵｰﾙﾎﾜｲﾄ
液晶画面にESSEXのロゴ（薄い版）で施工致しました。
👇👇👇👇👇👇

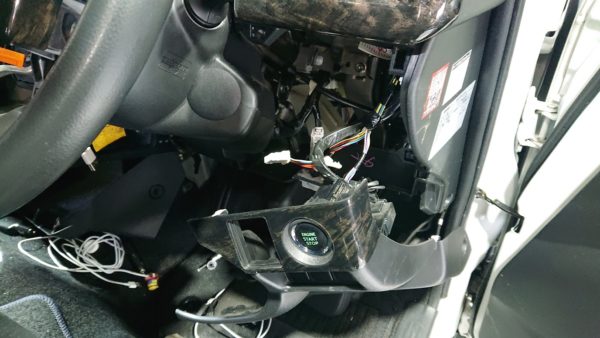

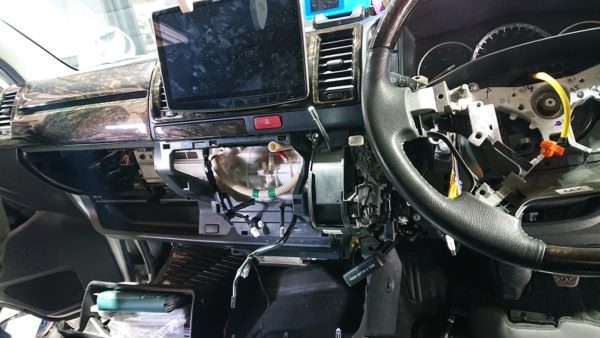

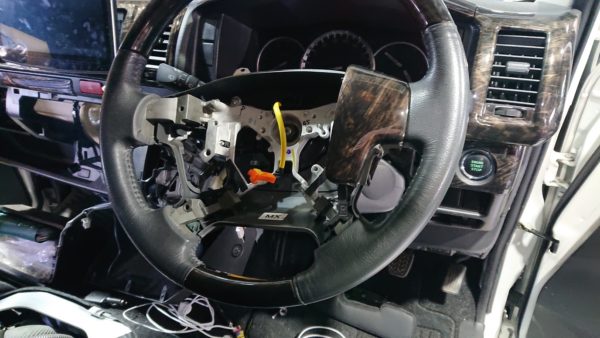

LED打替えやる時は、この様に全部ばらして
いくんですよ～♪

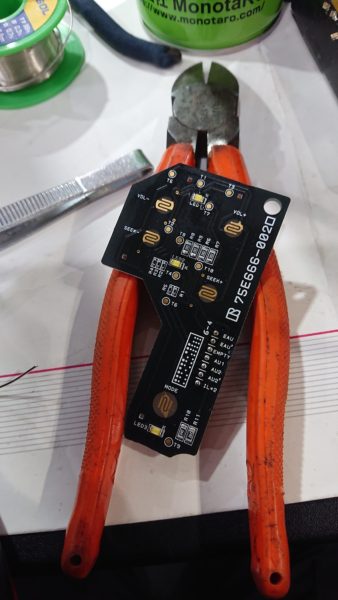

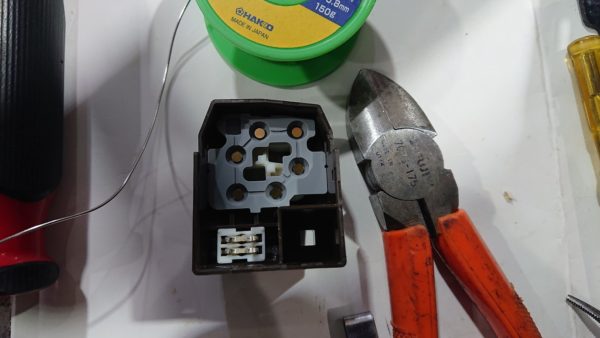

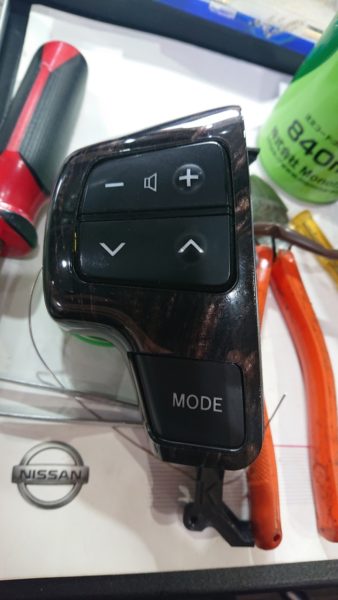

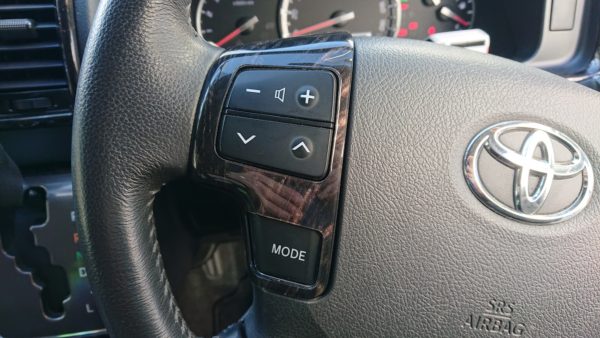

ｽﾃｱﾘﾝｸﾞｽｲｯﾁをバラすとLEDが3つあるのでそれを
打ち換えます(＾◇＾)

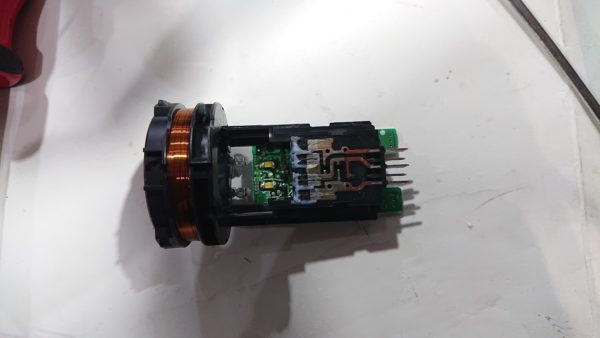

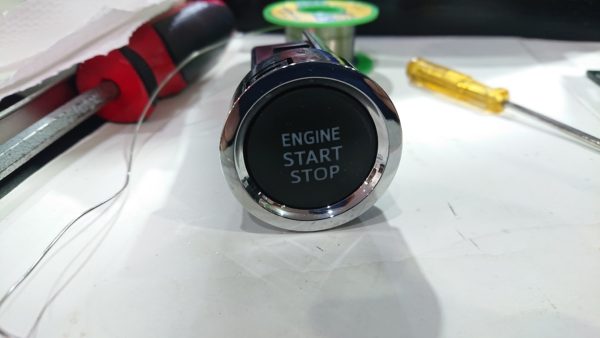

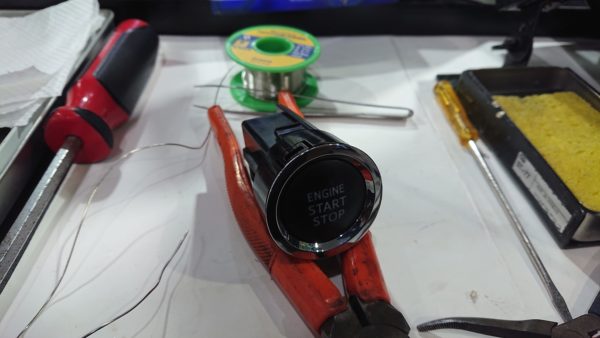

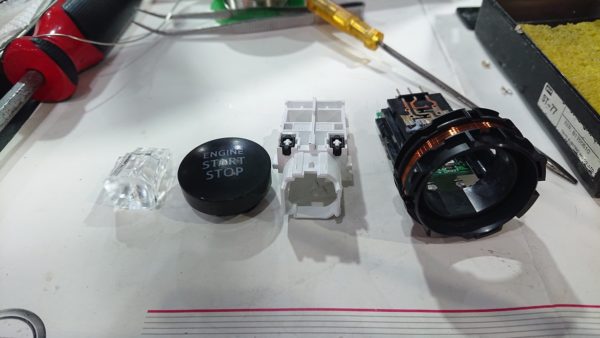

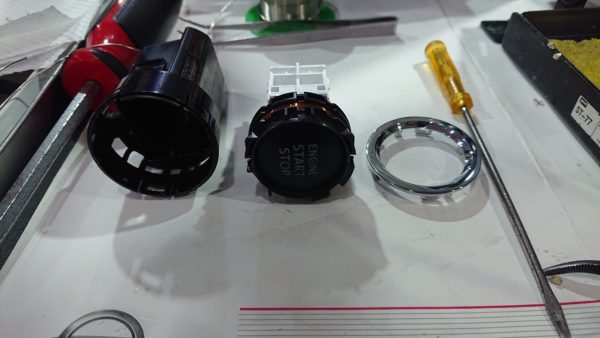

ﾌﾟｯｼｭｽﾀｰﾄはバラすとこの様に4つに分解
できます。

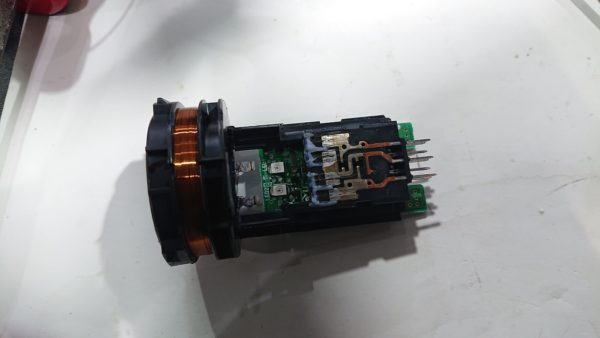

上から覗くとこの様に2個LEDがあるので
これを打ち換えていきます。
打替え終わったら戻して完了♪

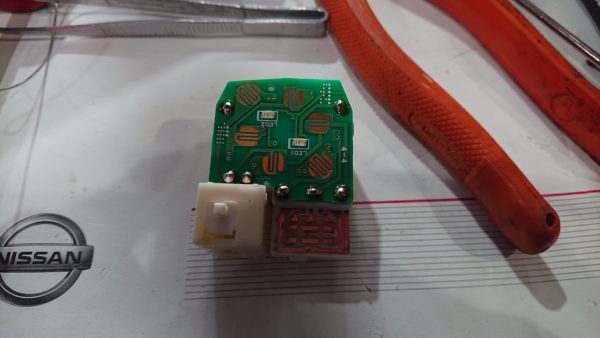

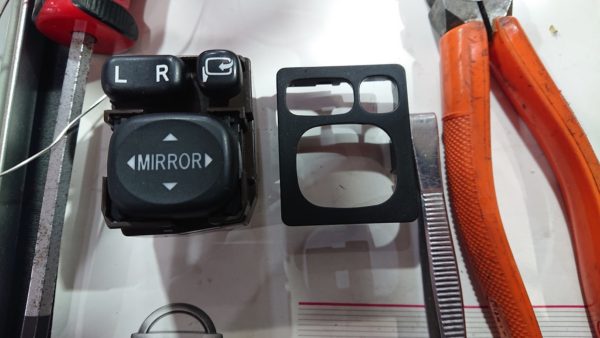

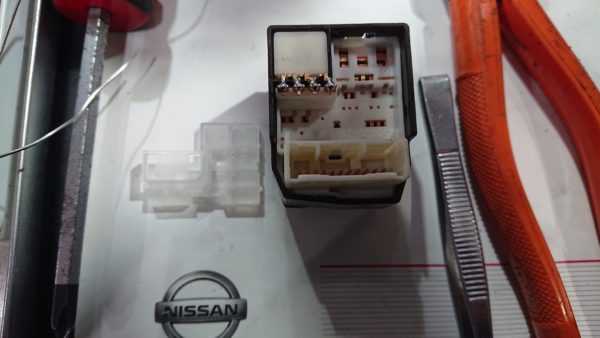

次はﾄﾞｱﾐﾗｰ格納ｽｲｯﾁをバラしていきます。

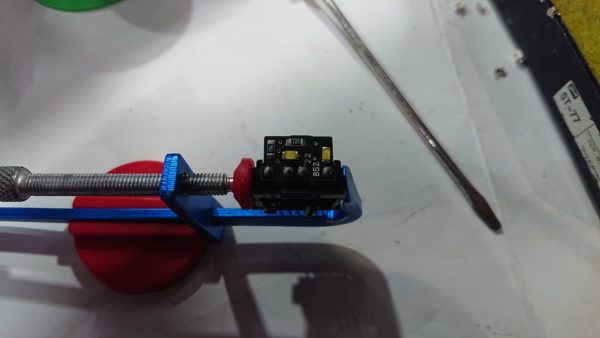

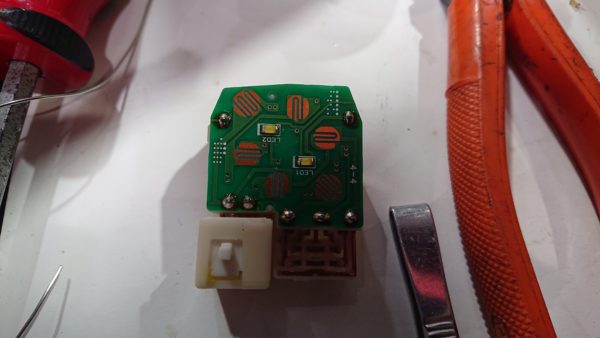

こんな感じでバラすと下の写真の様に基板が
出てきますのでその基板についているLED2個
を打ち換えていきます♪

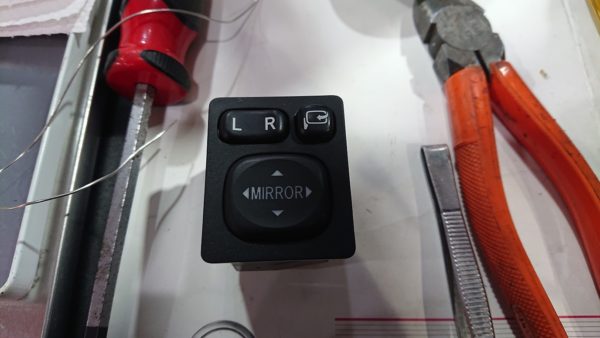

打替え終わったら戻して完了です。

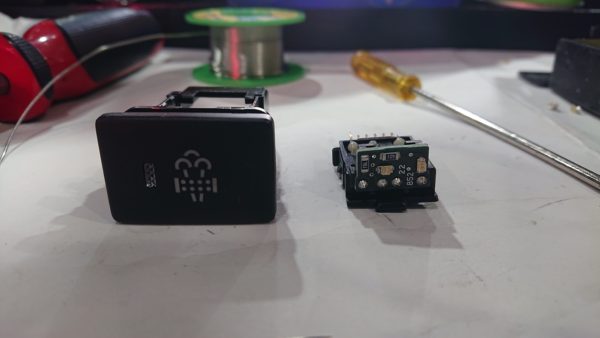

ｽｽ焼きのｽｲｯﾁも分解して打ち換えます。
打替え終わったら戻して完了です。

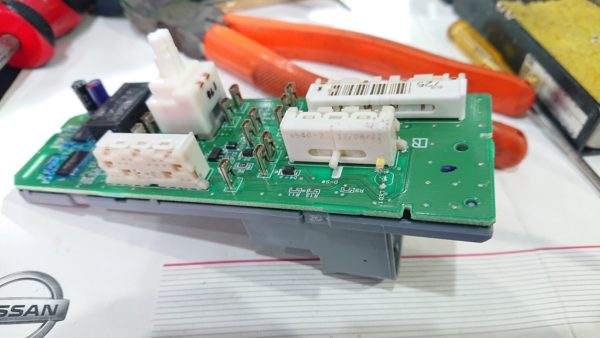

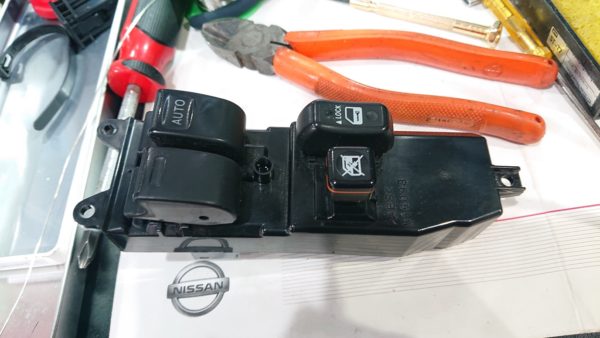

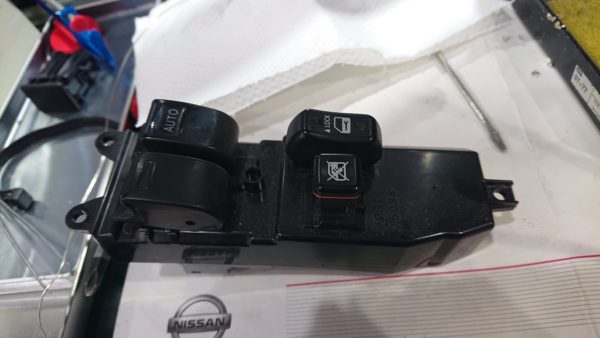

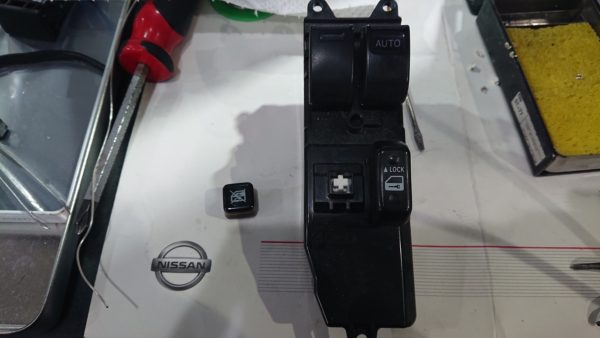

次にﾊﾟﾜｰｳｨﾝﾄﾞｳｽｲｯﾁも打ち換えていきます♪

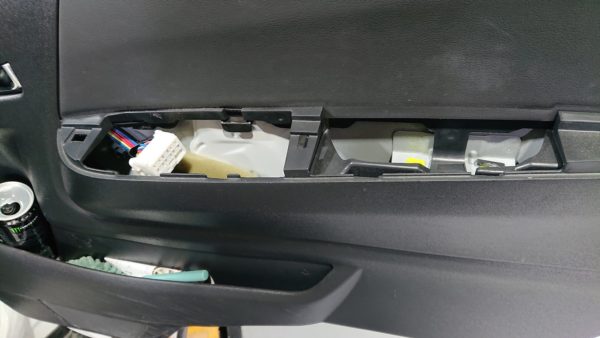

窓ｶﾞﾗｽのﾎｰﾙﾄﾞｽｲｯﾁ？を引っ張って外し

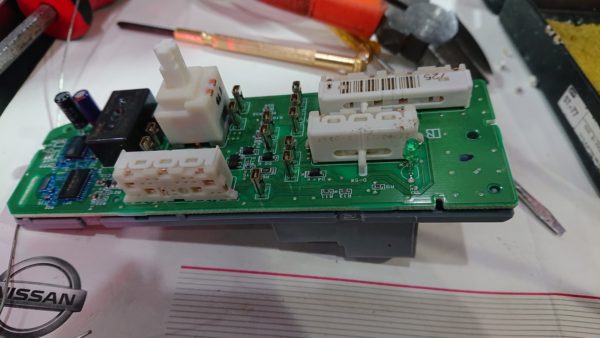

裏面のビス2本外すと下の写真の様に基板が
出てきます♪
ﾊﾟﾜｰｳｨﾝﾄﾞｳｽｲｯﾁのLEDは砲弾型LEDが
使用されているのですが、その足をﾆｯﾊﾟｰで
ﾁｮｯｷﾝ✂して下の写真の様にLEDを付けて
完了です♪
続きまして～♪

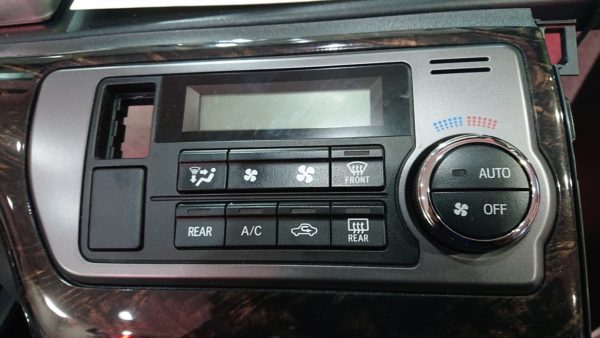

ｴｱｺﾝﾊﾟﾈﾙの打替えです。

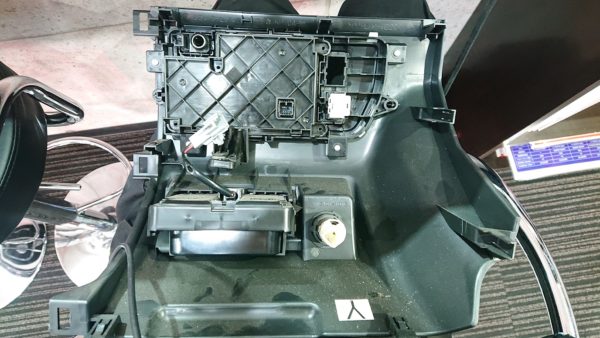

裏面のﾈｼﾞ4本を外し引っ張ると上の写真の様に
ﾊﾞｺｯとはずれます♪

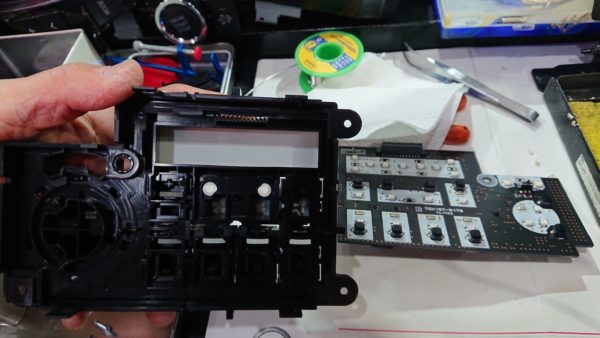

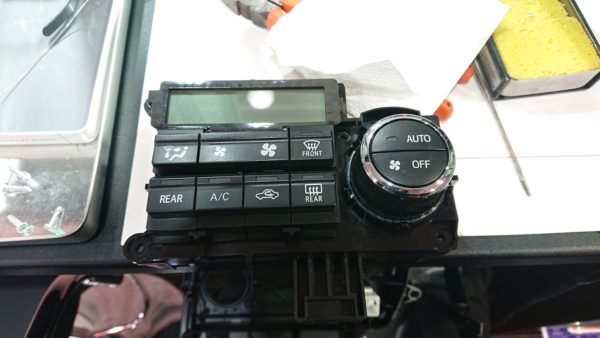

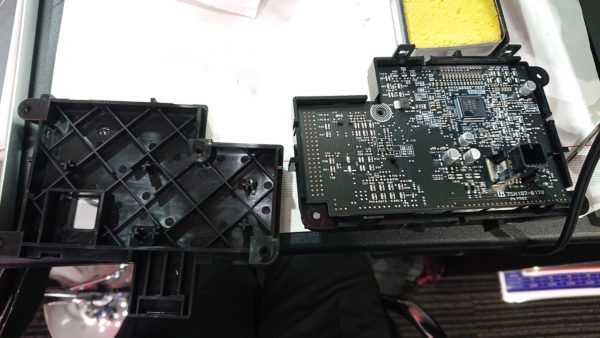

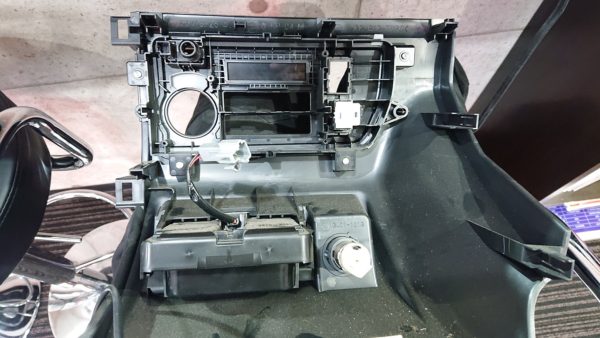

外したｴｱｺﾝﾊﾟﾈﾙをさらに分解していきます。
この状態になると基板は液晶のﾋﾟﾝだけで固定
されているだけになるので慎重に液晶と基板を
分離していきます。
上の写真の様に基板を外していきます♪
ただ、この時に液晶が割れてしまうと液晶画面
だけ発注ができないので、割れた場合はASSY
交換になりかなり高額になってしまいます…(;^ω^)
私でも何度も施工していますが、この作業の時が
一番ﾋﾔﾋﾔします…(;´･ω･)

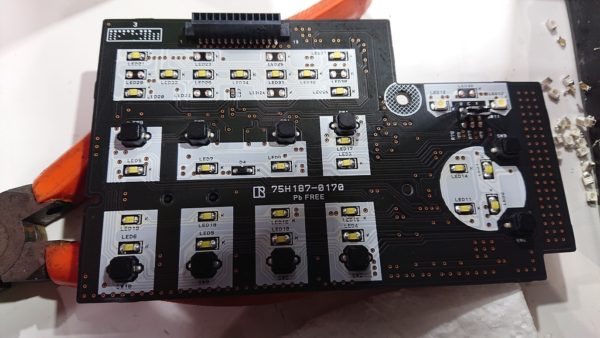

無事分離出来たら、上の写真の様にLEDを
打ち換えていきます。

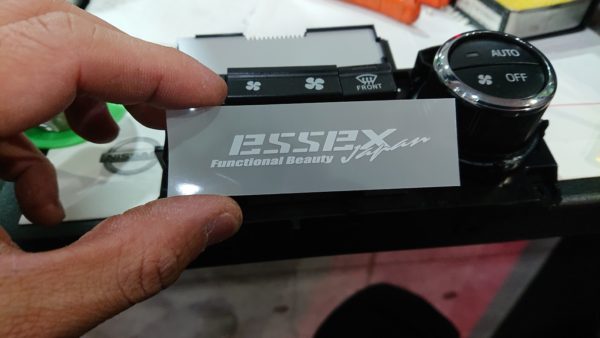

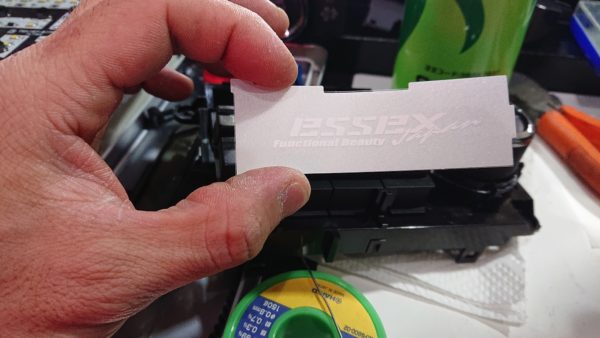

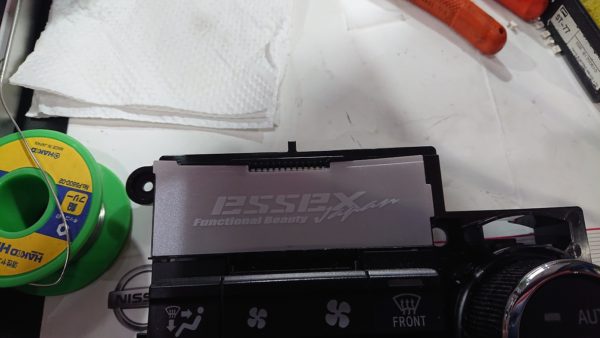

今回のお客様はﾛｺﾞ(薄い版)でしたので
上の写真のｽﾃｯｶｰを白いﾌｨﾙﾑの上に貼ります。
こんな感じに貼ります。
ｽﾃｯｶｰを貼ったﾌｨﾙﾑを上の写真の様に
戻し下の写真の様に液晶画面と基板を
付けていきます♪

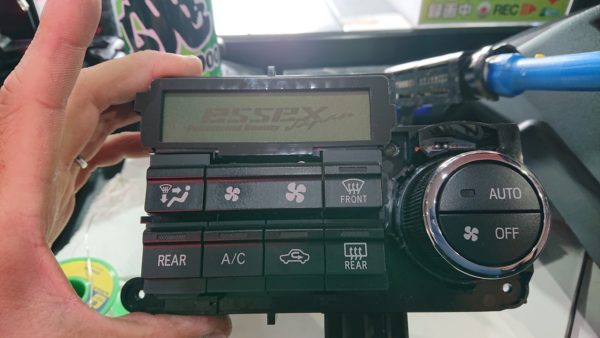

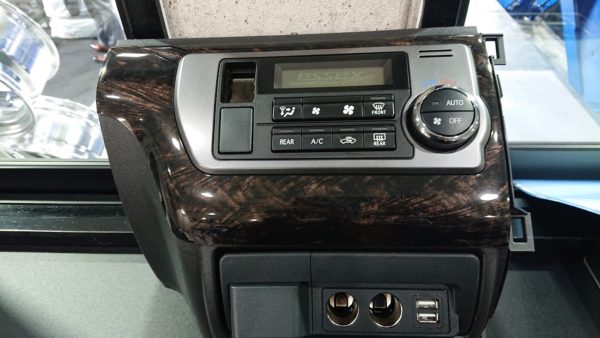

全部戻して完成です。
そうそう…今までLED打替えして下さった
お客様でお気づきの方もいらっしゃるとは
思いますが、施工後ｴｱｺﾝﾊﾟﾈﾙやｽｲｯﾁ類が
ﾋﾟｶﾋﾟｶ✨になっていませんか？(^^)
LEDの明かりのことではありませんよ(笑)
実は、少しでも多くのお客様に喜んで頂きたい
と思いまして、いつもバラした際に長年にわたり
降り積もったﾎｺﾘやｼﾞｭｰｽがこぼれてべた付いて
いたりしているんですが、どうせバラすならこの際
きれいにしてしまえ～♪っと勝手にこそっと掃除も
したりしているんです✨(｀・ω・´)ゞ
なので上の写真の写真たちを良く見てもらえると
きれいになっている…はずです…(笑)
ｴｱｺﾝﾊﾟﾈﾙの裏側やｸﾞﾛｰﾌﾞﾎﾞｯｸｽの裏側などもﾎｺﾘが
凄いので組み付けの際に掃除しています(＾◇＾)
まぁ取れない物もございますのでその時は
あきらめています(^▽^;)ｽﾐﾏｾﾝ

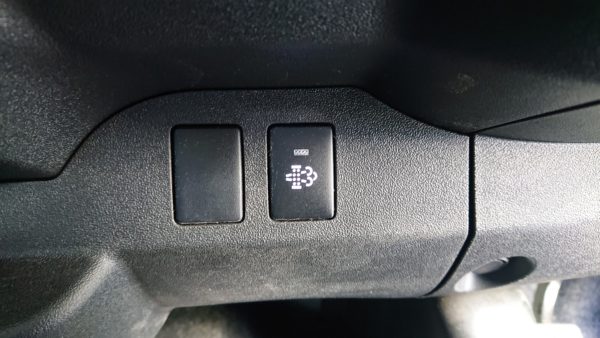

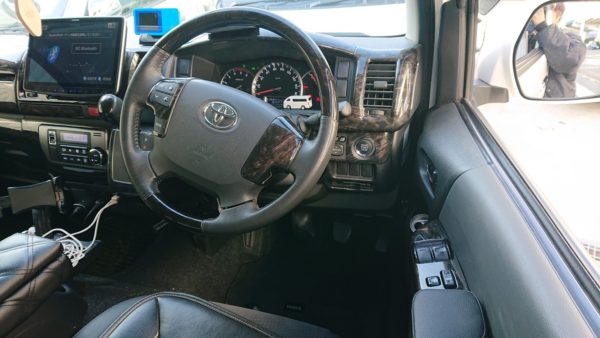

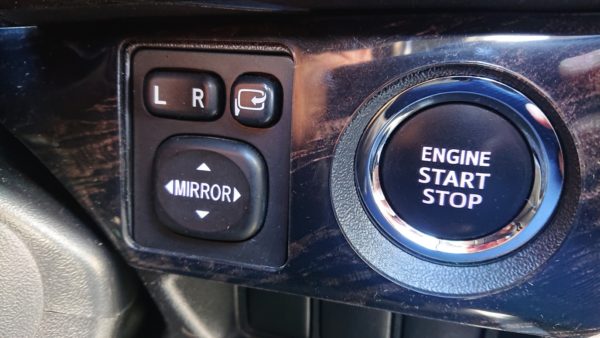

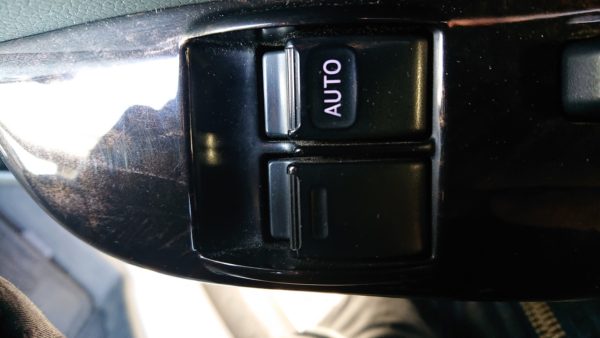

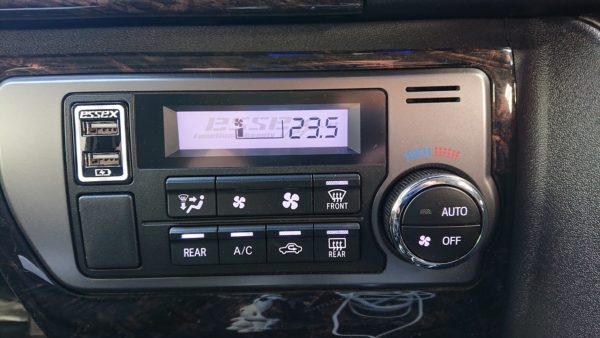

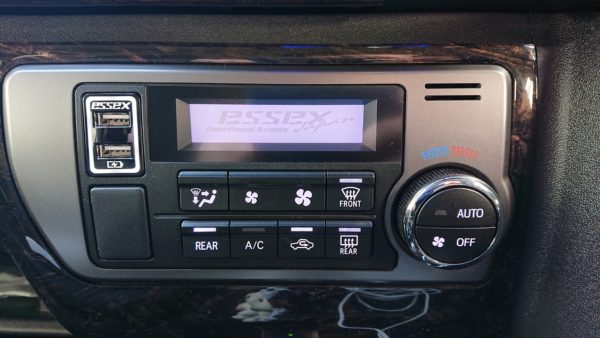

はいっ！完成後はこんな感じ♪
カーナビの画面も磨きましたよ～(＾◇＾)
👇👇👇👇👇👇
液晶画面もﾋﾟｶﾋﾟｶになって気持ち良いですね～♪
ハイッ!!今回のﾌﾞﾛｸﾞはどうでしたでしょうか？( ^ω^)
ちなみに他店さんだと1日預かりとか3日預かりで
施工されているお店が多いそうですが、弊社では
ｽｰﾊﾟｰ凄い腕前のわたくしがいますのでﾌﾙｾｯﾄで3時間
程で終わらせますので是非よろしくお願いします
なりぃ～♪(｀・ω・´)ゞ
LED打替えの詳細は、下の通りです♪
👇👇👇👇👇👇
